SRL型钢管铝片散热器（空气加热器，空气热交换器）是一种既适用于蒸汽系统又适用于热水系统中作为加热空气用的空气加热器，主要用于热风采暖、空气调节系统及干燥装置的空气加热，是热风装置中的主要设备。它在当前的工矿企业，各大型建筑物的采暖通风系统中得到广泛地应用。
    SRL型钢管铝片散热器（空气加热器，空气热交换器）采用热介质可以为蒸汽或热水。SRL型空气加热器蒸汽的工作压力为0.3～8公斤／平方厘米，热水温度可在160～70℃左右。
    SRL型钢管铝片散热器（空气加热器，空气热交换器）是采用钢管铝翅片管束组成，SRL型空气加热器在顺气流方向分二排、三排，供有37种型号。
    SRL型钢管铝片散热器（空气加热器，空气热交换器）具结合紧密，热阻小、传热性能好、强度高、流动损失小、防腐蚀性能强，在长期的冷热工况下不易变形，工作寿命长等优点。
    SRL型钢管铝片散热器（空气加热器，空气热交换器）整体轧制翅片光滑无毛刺，无皱折，易清洗，在采暖空调工程中进行湿式冷却时易排除翅片外表的凝结水在烘燥加热及其它热交换场合不易结尘、结垢。
我厂生产的铝轧翅片管和铜铝复合翅片管，表面均经阳极化处理，色泽美观大方，且能有效地防止表面腐蚀。

二、SRL型钢管铝片散热器（空气加热器，空气热交换器）结构特点

1、结构紧凑： SRL型空气加热器采用钢管铝翅片管束，接触紧密，散热性能好。
    2、节约成本： SRL型空气加热器的价格远低于热风炉的价格，其性能价格比高。
    3、精心加工：先进的加工技术，严格的质保体系，严格组织、精心加工。
    4、便于安装：安装、使用、维护简单方面，劳动强度低。
    5、铝轧制：翅片管由铝管整体轧制而成，无接触热阻，强度高，耐热震和机械震动，热膨胀性能好，且具有可观的扩展换热面，用这种翅片管制成的换热器，效果领先串片或绕片式换热器。

三、SRL型钢管铝片散热器（空气加热器，空气热交换器）型号含义

型号：按通风正截面长度尺寸分米数的化整×通风正截面宽度尺寸分的化整，如通风正截面的长为1250mm，宽为545，三排热管道，则为SRL-12×5/3。

四、SRL型钢管铝片散热器（空气加热器，空气热交换器）技术参数

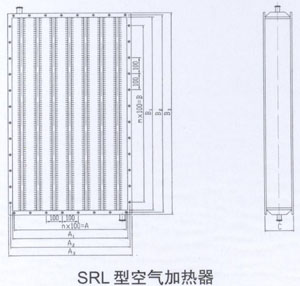

型号	通风净截面积（m2)	散热面积（m2)	热媒	管束数	受热面积（m2)	热介质通过载面积（m2)	尺寸（mm)									连接管（寸)	重量 (kg)
型号	通风净截面积（m2)	散热面积（m2)	热媒	管束数	受热面积（m2)	热介质通过载面积（m2)	A	B	A₁	B₁	A₂	B₂	A₃	B₃	M	连接管（寸)	重量 (kg)
SRL-5×5/3	0.11	16.7	蒸汽或热水	35	0.88	0.0070	500	400	545	500	605	540	605	570	200	1?"	51
SRL-5×5/2	0.11	11.0		23	0.58	0.0046		400		500		540		570	160		38
SRL-10×5/3	0.22	34.0		35	1.76	0.0070		900		1000		1040		1070	200		83
SRL-10×5/2	0.22	22.3		23	1.16	0.0046		900		1000		1040		1070	160		50
SRL-12×5/3	0.27	42.6		35	2.20	0.0082		1200		1250		1290		1320	200		99
SRL-12×5/2	0.27	28.0		23	1.45	0.0054		1200		1250		1290		1320	160		71
SRL-6×6/3	0.15	23.6		41	1.24	0.0082	600	500	635	600	695	640	695	670	200	1?"	66
SRL-6×6/2	0.15	15.6		27	0.82	0.0054		500		600		640		670	160		43
SRL-10×6/3	0.26	39.8		41	2.06	0.0082		900		1000		1040		1070	200		95
SRL-10×6/2	0.26	26.2		27	1.36	0.0054		900		1000		1040		1070	160		49
SRL-12×6/3	0.32	49.9		41	2.58	0.0082		1200		1250		1290		1320	200		113
SRL-12×6/2	0.32	32.9		27	1.70	0.0054		1200		1250		1290		1320	160		81
SRL-15×6/3	0.39	60.0		41	3.09	0.0082		1400		1500		1540		1570	200		131
SRL-15×6/2	0.39	39.5		27	2.04	0.0054		1400		1500		1540		1570	160		94
SRL-24×6/3	0.60	95.8		41	4.89	0.0082		2300		2400		2440		2470	200		197
SRL-24×6/2	0.60	63.1		27	3.23	0.0054		2300		2400		2440		2470	160		138
SRL-7×7/3	0.21	31.7		47	1.65	0.0094	700	600	725	700	755	740	785	770	200	2"	83
SRL-7×7/2	0.21	20.9		31	1.09	0.0062		600		700		740		770	160		60
SRL-10×7/3	0.30	45.7		47	2.36	0.0094		900		1000		1040		1070	200		107
SRL-10×7/2	0.30	31.0		31	1.56	0.0062		900		1000		1040		1070	160		77
SRL-12×7/3	0.37	57.2		47	2.96	0.0094		1200		1250		1290		1320	200		127
SRL-12×7/2	0.37	37.8		31	1.95	0.0062		1200		1250		1290		1320	160		91
SRL-14×7/3	0.43	66.1		47	3.41	0.0094		1400		1450		1490		1250	200		144
SRL-14×7/2	0.43	43.6		31	2.25	0.0062		1400		1450		1490		1250	160		102
SRL-15×7/3	0.45	68.8		47	3.54	0.0094		1400		1500		1540		1570	200		148
SRL-15×7/2	0.45	45.4		31	2.34	0.0062		1400		1500		1540		1570	160		105
SRL-17×7/3	0.50	80.4		47	4.13	0.0094		1700		1750		1790		1820	200		169
SRL-17×7/2	0.50	53.1		31	2.73	0.0062		1700		1750		1790		1820	160		120
SRL-22×7/3	0.66	101.3		47	5.21	0.0094		2100		2200		2240		2270	200		196
SRL-22×7/2	0.66	66.8		31	3.43	0.0062		2100		2200		2240		2270	160		145
SRL-15×10/3	0.69	95.2		65	4.91	0.0130	1000	1400	995	1500	1025	1540	1055	0570	200	2?"	215
SRL-15×10/2	0.69	63.0		43	3.25	0.0086		1400		1500		1540		0570	160		140
SRL-17×10/3	0.74	114.4		65	5.72	0.0130		1700		1750		1790		1320	200		226
SRL-17×10/2	0.74	73.6		43	3.89	0.0086		1700		1750		1790		1320	160		159
SRL-20×10/3	0.85	127.5		65	6.54	0.0130		1900		2000		2040		2070	200		252
SRL-20×10/2	0.85	84.2		43	4.33	0.0086		1900		2000		2040		2070	160		177
SRL-14×8/2	0.54	50.7		35	2.55	0.0070	800	1400	815	1450	845	1490	875	1520	160	2"	108
