小提示：KQ型潜水泵综合保护器，漏水保护+过热保护。保护项目：油室漏水保护、电机漏水保护、线盒浸水保护、绝缘电阻保护，绕组过热保护、轴承过热保护等。
KQ型 潜水泵综合保护器
（漏水保护+过热保护）
KQ型潜水泵综合保护器,适用于WQ/S型切碎式潜污泵，KQQ型潜水清水泵，WQ离心式潜水排污泵, WQ混流式潜水排污泵, WQ/C小型潜水排污泵, WL立式排污泵, YW液下排污泵, WJ潜水搅拌器, WH潜水污泥回流泵保护与控制。或其它类同类的所有水泵。
1.KQ型潜水泵综合保护器 主要功能
◆ 水泵油室漏水保护；
◆ 水泵电机腔浸水保护；
◆ 水泵接线盒腔浸水保护；
◆ 水泵电机绕组超温保护；
◆ 水泵电机过载控制；
◆ 防止水泵电机绕组绝缘下降控制；
◆ 信号电气隔离；
◆ 输入回差控制；
2. KQ型潜水泵综合保护器 技术指标
◆ 继电器输出触点容量：7A/250V（AC）或10A/30V（DC）；
◆ 信号输入：漏水（湿敏电阻或浮子，开关量，常开）、过热（PTC热敏电阻，开关量，常闭）；
◆ 输入信号回差：±2%；
◆ 信号响应速度：10mS；
◆ 输入电压：AC220V ，50Hz，额定功耗 小于5W；
◆ 环境温度-10℃～70℃；
◆ 环境湿度90%以下（无水珠凝洁）；
◆ 外形尺寸：115 x 90 x72，重量：0.3Kg；
◆ 安装方式：DIN35导轨安装。
◆ 可选择型号：
型号 |
特征 |
备注 |
KQ4 |
3个漏水信号输入，1个过热信号输入 |
常用型 |
KQ8 |
5个漏水信号输入，3个过热信号输入 |
|

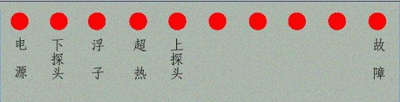

3. KQ4型潜水泵综合保护器 显示灯

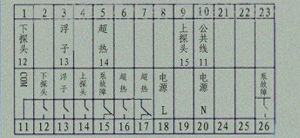

4. KQ4型潜水泵综合保护器 接线端子
◆ 传感器电源，12VDC/1A；
◆ 油室、电机室漏水传感器（湿敏电阻，或开关量，常开），接下探头①、上探头⑨；
◆ 接线室漏水传感器（浮子，或开关量，常开），接浮子③；
◆ 绕组、轴承超温传感器（热敏电阻，或开关量，常闭），接超热⑤、超热⑥（⑥已合并到⑤）；
◆ 湿敏电阻，一般30000Ω（5%）/1500Ω（30%）。
|
