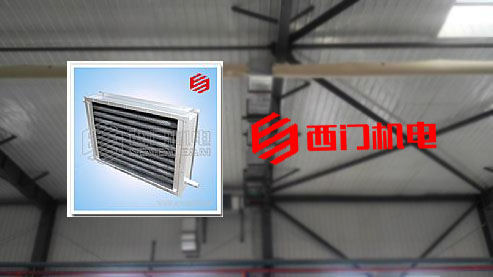

翅片管式蒸汽散热器是利用蒸汽为介质的一种换热设备，主要用于热风系统的循环供热如集中送风加热、烘干的换热系统。结构一般由钢制多孔板框架及钢制散热翅片管组成；采用多孔板结构固定式，散热管（三排）呈叉排排列，结构紧凑，气密性好，安装方便；因是蒸汽热媒所以宜采用单回程形式换热，可大大提高换热效率；进出接口为异侧丝扣连接。

       干燥介质温度在150℃左右的，常采用翅片管式蒸汽散热器。国内有SRZ型（钢管绕钢片）和SRL型（钢铝复合翅片）的30多个系列产品。翅片间距为2.5～5mm，传热性能良好，阻力不大，但长期运行后，需清洗翅片间结垢，可在进风端设置滤网，或用高压水枪冲刷。翅片加热器和循环风机安装在烘干机箱体内。翅片管式蒸汽散热器的管程通入饱和蒸汽，蒸汽冷凝传热系数很大[700～1200w/(m2.K)]，因此总传热系数主要由管外空气侧控制。

        可利用经验数据绘制的图表，根据翅片管几何尺寸、空气平均温度、翅片管当量直径和空气流经管束最小截面处的质量流速求取总传热系数。缺乏数据时通常取25～30Kcal/m2.℃ 干燥介质温度在250℃左右的，可采用安装在烘干机箱体内的导热油加热装置。导热油与蒸汽比较，温度高，但压力低，对流传热系数小，需要较大传热面积的热交换器。

        翅片管式蒸汽散热器在热风循环干燥系统中，温度控制精准，常与电磁阀，温控，数显，疏水阀等一起使用。
